Khớp nối đóng một vai trò quan trọng trong các cấu hình máy móc công nghiệp. Là thiết bị kết nối giữa các trục quay, giúp truyền công suất tới bộ giảm tốc, truyền mô-men xoắn và truyền tới máy móc được dẫn động.

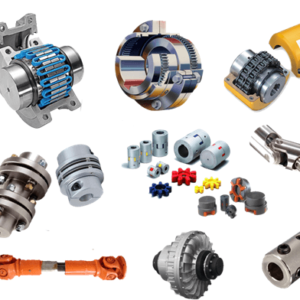

Các khớp nối chọn phù hợp có thể điều chỉnh độ lệch giữa các trục kết nối. Có rất nhiều loại khớp nối khác nhau như: khớp nối lưới – khớp nối lò xo, khớp nối đĩa, khớp nối trục cardan, khớp nối ly hợp kép, khớp nối bánh răng…

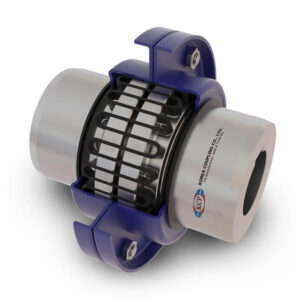

Khớp nối lưới – khớp nối lò xo là gì ?
Khớp nối lưới là khớp nối trục cơ khí nhiều mảnh dùng để truyền mômen xoắn và chuyển động quay giữa các trục trong truyền động cơ khí. Thiết kế của khớp nối lưới cho phép điều chỉnh độ lệch giữa các trục được kết nối, đồng thời hấp thụ tải trọng sốc.
Phụ kiện lò xo – lưới (Grid) khi có sự cố sẽ vỡ, đóng vai trò là thiết bị bảo vệ tránh gây hư hỏng cho trục, hệ thống máy. Đồng thời, khi xảy ra lệch trục nghiêm trọng do hư hỏng ở hệ thống máy trong quá trình sử dụng, phụ kiện lò xo hay phần hub sẽ bị phá vỡ, hệ thống dừng hoạt động và ngăn chặn lây lan hư hỏng đến các bộ phận khác.
Khớp nối lưới – lò xo thực hiện truyền động hoàn hảo với tiếng ồn thấp. Phụ kiện lưới – lò xo được sản xuất tuân theo tiêu chuẩn quốc tế cho ngành công nghiệp, nên hoàn toàn có thể thay thế và lắp lẫn được cho các loại khớp nối lưới khác.
Cấu tạo Khớp nối lưới – khớp nối lò xo

- Oil seal – bộ phân làm kín, giúp ngăn chặn rò rỉ mỡ bôi trơn ra ngoài
- Cover – bộ phận nắp chụp, giúp bảo vệ các thành phần bên trong của khớp nối.
- Hub – bộ phận lắp đặt vào trục của các thiết bị truyền động, và truyền momen xoắn thông qua lò xo – lưới.
- Grid – Lưới (lò xo), là bộ phận truyền chuyển động và momen chính giữa các thiết bị.
- Gasket – vòng đệm giữa 2 cover, chống rò rỉ chất bôi trơn ra ngoài
- Bolt – Đai ốc giúp cố định 2 cover của khớp nối
- Grease nut – Chỗ châm mỡ bôi trơn cho khớp nối
- & 9. Nut – Đai ốc cố định 2 cover, giúp bảo vệ khớp nối.
Tính năng khớp nối lò xo
- Có khả năng truyền Mô-mem xoắn lớn.
- Độ xoắn linh hoạt cao giúp hấp thụ tải sốc và rung
- Bộ phận lưới được gia công có độ chính xác cao, giúp hoạt động hiệu quả.
- Dễ dàng lắp ráp, lắp đặt và thay thế
- Có thể lắp lẫn với các loại khớp nối lưới khác theo tiêu chuẩn quốc tế.
- Có khả năng giảm rung động đến 30%, bảo vệ thiết bị trước các tác động sốc lớn.
- Có 2 kiểu lắp đặt riêng biệt: lắp phương ngang và chiều thẳng đứng.
Một số hạn chế của khớp nối lưới – khớp nối lò xo
- Có khả năng điều chỉnh độ lệch trục thấp
- Không cần phải bảo trì thường xuyên vì có mỡ bôi trơn bên trong. Vì vậy, khớp nối lưới – lò xo cần phải được kiểm tra nhiều lần để tránh tình trạng hết hoặc rò rỉ mỡ bôi trơn ra ngoài.
- Lắp đặt mất nhiều thời gian hơn các loại khớp nối khác.
Mọi thông tin tư vấn khớp nối lò xo, hoặc các loại khớp nối khác phù hợp với các truyền động của nhà máy. Hoặc cần thiết kế công trình, sửa chữa, lắp đặt hệ thống bơm màng, hệ thống công nghiệp, Quý khách hàng vui lòng liên hệ Công ty kỹ thuật GP (GPTech), Hotline: 0906.7373.15 (Zalo) để được hỗ trợ.
——————-
